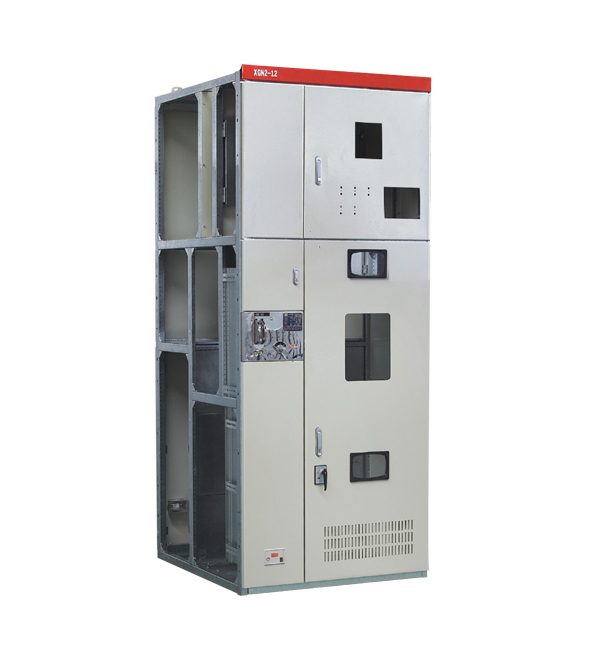

XGN2-12箱型固定式开关设备柜体

一、概述

XGN2-12型开关设备适用于3-12kV三相交流50Hz单母线、双母线、旁路母线系统,为接受和分配电能之用,可满足各类发电厂、变电站(所)及工矿企业的使用要求。

二、结构说明

本开关柜为金属封闭箱型结构,柜体骨架由C型材和G型材组装而成,外形美观,便于组织生产,缩短了生产周期,柜内分隔成断路器室、母线室、电缆室、继电器室,室与室之间用金属隔板隔开。

三、 主要特点

1.断路器室位于柜体下部,可安装机构一体化的断路器,操作维护方便,断路器室设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

2.母线室位于柜体后上部,为了减小柜体高度,母线呈品形排列,相邻母线室用金属隔板隔开,可有效地防止故障影响到相邻隔室。

3.柜内为空气绝缘,相间、相对地空气绝缘距离大于125mm,柜内均采用较大爬距的支持绝缘子(或套管),使开关柜具有较高绝缘水平和绝缘稳定性。

4.电缆接线端头距地面600-800mm,便于电缆的制作安装和监测维护,电缆室与电缆沟之间采用塔型橡胶圈封闭,以防潮湿及小动物通过电缆沟进入柜内。

5.主开关、隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式,产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑,使用机械联锁装置结构简单、动作可靠。
