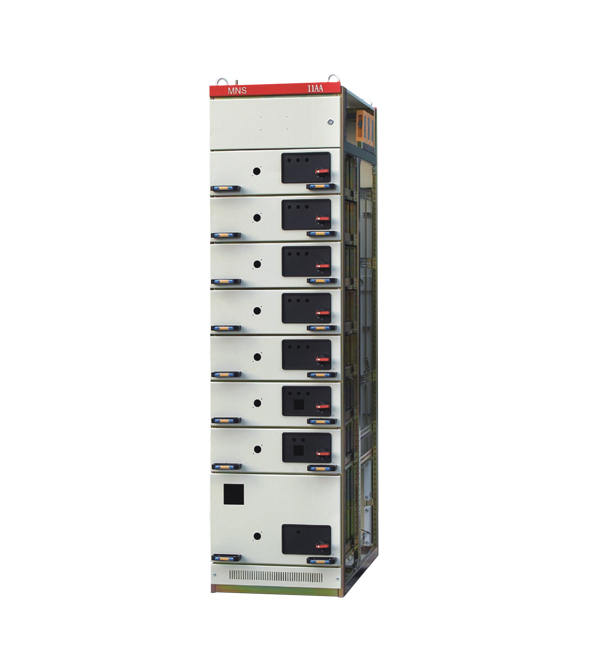

MNS 改进型抽出式开关设备柜体

一、概述

MNS改进型是在标准型的基础上改进研制的产品。适用于交流50(60)Hz,额定工作电压660V及以下的系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。产品符合GB7251.1、JB/T9661等相关标准。

二、结构说明

框架为C型材组合式结构,结构件都经过镀锌处理或敷铝锌板制作。通过自攻锁紧螺钉8.8级六角螺钉紧固互相连接成基本框架,再按方案变化需要,加上相应的门、封板、隔板、安装支架,以及母线、功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸、隔室尺寸,实行模数化(模数单位E=25mm)。垂直通道及一二次接插件均改为GCK柜的形式,水平母线也可放置柜顶,顶盖可开启,采用后出线或侧出线方式均可。在保持原有工作性能及外观的同时,实现安全可靠,安装、检测、维修便捷并降低了生产成本。柜体防护等级IP3X-4X。

三、抽屉类型

抽屉类型与标准型一致。单元回路额定电流600A及以下,其中½单元抽屉最大电流可达到100A。抽屉安装单元有效高度1800mm。相同功能单元的抽屉具有良好的互换性。抽屉进出线根据电流大小采用不同规格的后出式接插件,抽屉单元有足够数量的二次接插件。
