一、概述

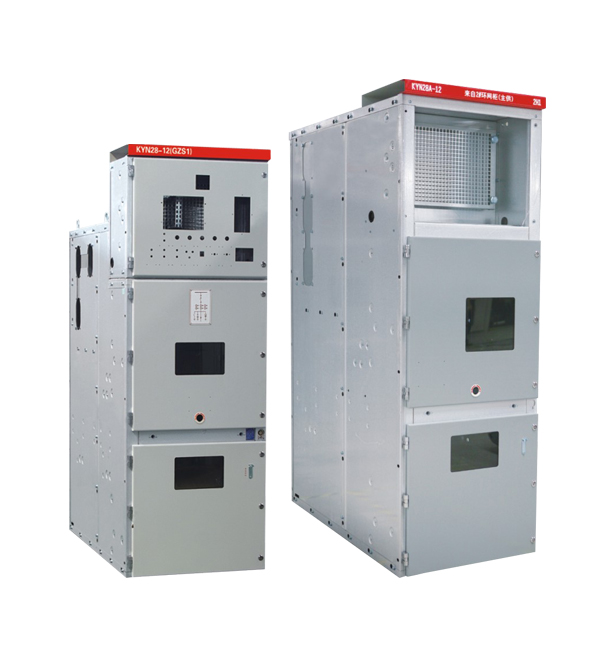

KYN28-12型铠装移开式交流金属封闭开关设备系三相交流50Hz、额定电压12kV的户内成套配电装置，作为发电厂、变电站及工矿企业接受和分配电能之用，并具有对电路实行控制、保护和等功能。

二、结构说明

开关柜按GB3906的要求进行设计。整体由柜体和可抽出部件（手车）组成，柜体结构均采用敷铝锌钢板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室、电缆室和仪表室，所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10＊60mm的接地母线。

三、主要特点

1、具有简单有效的“五防”闭锁功能，防止误操作；

2、可配用ZN63A（VS1）、VD4、ZN12、3AH、VB2及VEP真空断路器、VC7真空接触器等；

3、可配用电压互感器手车、计量手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；

4、柜体可靠墙安装、柜前维护，减少占地面积；

5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；

6、电缆室空间充裕、可连接多根电缆；

7、外壳防护等级为IP4X，手车室门打开及各隔室间防护等级为IP2X。
